Wer Dusch-WCs nach Europa importiert, hat von EN 1717 gehört — von EN 13077 meist nicht. Dabei ist EN 13077 die Produktnorm für die zuverlässigste Schutzvorrichtung der europäischen Trinkwasser-Normenfamilie: den Luftspalt mit nicht kreisförmigem Überlauf. Während EN 1717 die Rahmenbedingungen und Flüssigkeitskategorien definiert, legt EN 13077 fest, wie ein Luftspalt konstruiert sein muss, damit er in WC- und Sanitärinstallationen dauerhaft zuverlässig arbeitet. Dieser Leitfaden erklärt das physikalische Prinzip, den Unterschied zum Rückschlagventil — und woran Importeure echte Konformität erkennen, bevor sie sich für einen Lieferanten entscheiden.
EN 1717 und EN 13077: Wie die Normen zusammenspielen
EN 1717 ist die Rahmennorm zum Schutz des Trinkwassers. Sie unterscheidet fünf Flüssigkeitskategorien und ordnet jeder Kategorie eine Familie von Schutzvorrichtungen zu: Familie A umfasst Luftspalte (Baureihen AA bis AG), Familie B Rückschlagventile, Familie C Rohrtrenner. Für Anlagen mit WC-Anschluss ist der Luftspalt der Baureihe AF die verbreitetste Lösung — und genau diese Baureihe ist in EN 13077 als Produktnorm festgeschrieben. Wer EN 1717 ernsthaft erfüllen will, braucht daher beide Normen: die Rahmennorm und die Produktnorm für die konkret eingesetzte Baureihe. Den Gesamtkontext finden Sie in unserem Artikel EN 1717 erklärt: Was Importeure über Rückflussschutz wissen müssen.
Das Prinzip: Warum ein Luftspalt nie versagt
Ein Luftspalt ist die einfachste und zugleich sicherste Form des Rückflussschutzes: Die Zulaufleitung endet oberhalb des Überlaufniveaus des angeschlossenen Gefäßes. Das Wasser fällt durch freie Luft in die Einrichtung — es gibt schlicht keinen durchgehenden Wasserweg zwischen Trinkwasserleitung und verunreinigtem Wasser. Weil keine mechanischen Teile beteiligt sind, kann der Schutz konstruktionsbedingt nicht ausfallen: Es gibt nichts, das klemmen, verschleißen oder in einer Position hängen bleiben könnte.
Die Besonderheit der Baureihe AF liegt im nicht kreisförmigen Überlauf. Ein kreisrunder Überlauf kann bei starkem Zufluss einen geschlossenen Flüssigkeitsring um die Zulauföffnung bilden und den Luftspalt zeitweise „abdichten“. Die nicht kreisförmige Geometrie verhindert diesen Ring dauerhaft — die Öffnung bleibt auch während des Überlaufs zur Atmosphäre offen, und der geforderte Mindestabstand (mindestens 20 mm, bei größeren Leitungsdurchmessern das Doppelte des Innendurchmessers) bleibt jederzeit gewährleistet. Grundlagen zur Technologie finden sich auch im Wikipedia-Artikel „Dusch-WC“; die regulatorische Einordnung dokumentiert der DVGW.
Luftspalt oder Rückschlagventil: Der Vergleich
In der Praxis begegnen Importeuren vor allem zwei Ansätzen. Der Luftspalt ist Teil der Keramik und des Wasserwegs; das Rückschlagventil ist ein mechanisches Bauteil, das nachträglich in die Zuleitung eingebaut wird. Die Unterschiede entscheiden über Sicherheit und Wartungsaufwand:
| Kriterium | Luftspalt (EN 13077) | Rückschlagventil |
|---|---|---|
| Funktionsprinzip | Physische Trennung durch freien Fall in der Luft | Mechanisches Bauteil im Wasserweg |
| Ausfallverhalten | Kein Verschleißteil — kann nicht klemmen | Kann offen klemmen → Kontaminationsrisiko |
| Wartung | Wartungsfrei, keine Prüfung erforderlich | Regelmäßige Kontrolle und Austausch |
| Prüfbarkeit | Sichtbar im Keramikguss, zeichnerisch belegbar | Zustand nicht sichtbar, nur Funktionstest |
| Einordnung nach EN 1717 | Familie A — höchste Schutzwirkung | Familie B — geringere Schutzwirkung |
| Praxis in Sanitärinstallationen | Standard bei WC-Anschlüssen — auch bei Vorwandsystemen führender Hersteller wie Geberit | Als alleiniger Schutz häufig nicht ausreichend |
Für einen Importeur bedeutet das: Ein Produkt, das seinen Rückflussschutz auf ein Ventil reduziert, verschiebt das Ausfallrisiko in den Betrieb — ein Luftspalt nach EN 13077 schließt dieses Risiko konstruktiv aus.
Woran Importeure echte EN-13077-Konformität erkennen
- Die Wasserweg-Zeichnung verlangen: Der Luftspalt muss mit Überlaufgeometrie und Mindestabstand in der Zeichnung des keramischen Wasserwegs eingezeichnet sein — nicht als separates Bauteil, das nachgerüstet wird.
- Das technische Dossier prüfen: Prüfberichte eines akkreditierten Labors und eine Konformitätserklärung, die ausdrücklich EN 13077 beziehungsweise die Baureihe AF nennt.
- Die Keramik ansehen: Beim Werksbesuch ist der Luftspalt im Guss sichtbar. Wenn der Lieferant Überlaufgeometrie und Abstand nicht am Bauteil zeigen kann, steckt meist nur ein Zertifikat dahinter.
- Auch bei Aufsätzen prüfen: Dusch-WC-Aufsätze werden ebenfalls an die Trinkwasserleitung angeschlossen und unterliegen derselben Anforderung — auch hier muss der Systemschutz eingebaut sein, nicht aufgeschraubt.
Der Luftspalt im Dusch-WC: Von Anfang an in der Keramik

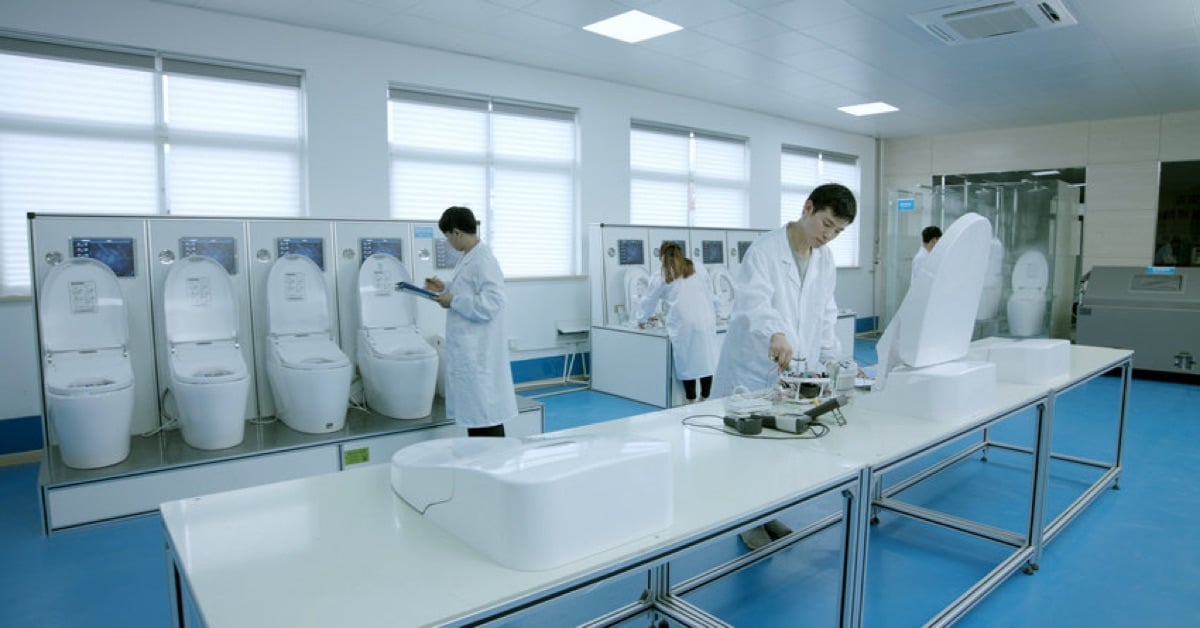

Bei OtterMax ist EN 13077 kein Aufkleber: Der Luftspalt mit nicht kreisförmigem Überlauf gehört von der ersten Konstruktionsstunde an zum keramischen Guss und zur internen Sanitärtechnik. Das ist einer der Gründe, warum nur 2–3 Fabriken in China die Normenfamilie EN 1717 auf Architekturebene ernsthaft erfüllen. Unsere ETW-Plattform für wandhängende Dusch-WCs (einschließlich des Flaggschiffs ETW2401) und unsere ES-Plattform für Dusch-WC-Aufsätze tragen EN 1717 und EN 13077 mit vollständigen technischen Dossiers. Im Prüflabor wird der Wasserweg vor der Serienfreigabe dokumentiert:
Häufig gestellte Fragen
Was bedeutet „Luftspalt mit nicht kreisförmigem Überlauf“?
Die Zulaufleitung endet oberhalb des Überlaufniveaus; das Wasser fällt durch freie Luft. Die nicht kreisförmige Überlaufgeometrie verhindert, dass sich bei starkem Zufluss ein Flüssigkeitsring um die Öffnung bildet — der Luftspalt bleibt damit jederzeit zur Atmosphäre offen und kann seine Schutzfunktion nie verlieren.
Ist EN 13077 für Dusch-WCs in der EU verpflichtend?
EN 1717 verlangt für Geräte mit Reinigungsfunktion am Trinkwassernetz einen Rückflussschutz in der geforderten Flüssigkeitskategorie. EN 13077 ist die Produktnorm für die Baureihe AF — für Importeure ist die Erfüllung beider Normen eine Marktzugangsfrage: fehlende Konformität bedeutet Haftung und Rückrufrisiko.
Warum ist ein Luftspalt einem Rückschlagventil überlegen?
Ein Luftspalt hat keine beweglichen Teile und kann nicht klemmen — die Schutzfunktion ist konstruktionsbedingt dauerhaft. Ein Rückschlagventil ist ein Verschleißteil, das offen klemmen und damit das Trinkwasser gefährden kann; es muss regelmäßig kontrolliert werden und steht in der Schutzwirkung unterhalb der Luftspalt-Familie.
Wie erkenne ich einen echten Luftspalt in der Keramik?
Der Luftspalt gehört zur Form des Gusses: Überlaufgeometrie und Mindestabstand sind im Keramikteil sichtbar und in der Wasserweg-Zeichnung mit Maßen belegt. Ein nachträglich aufgeschraubtes Ventil ist dagegen ein separates Bauteil — fragen Sie im Zweifel nach der Zeichnung und lassen Sie sich das Bauteil beim Werksbesuch zeigen.
Gilt EN 13077 auch für Dusch-WC-Aufsätze?
Ja. Ein Aufsatz wird ebenfalls an die Trinkwasserleitung angeschlossen und benötigt denselben Systemschutz. Deshalb trägt unsere ES-Aufsatzplattform EN 1717 mit EN-13077-Luftspalt — statt sich auf ein Komponentenventil zu verlassen.
Sie planen eine Markteinführung in Deutschland oder Europa? Kontaktieren Sie OtterMax — wir zeigen Ihnen den Luftspalt im Keramikguss, die Überlaufgeometrie und das technische Dossier mit den Prüfberichten zu EN 1717 und EN 13077. Antwort innerhalb eines Werktags.
